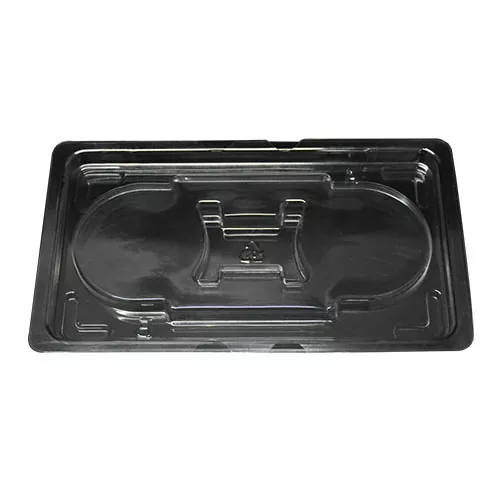

Antistaattinen termoplastinen pakkaus elektroniselle liittimelle

Shunxin-tehtaan antistaattinen termoplastinen pakkaus elektroniselle liittimelle on valmistettu PET/PS/PP-levyistä ja tarjoaa pysyvän staattista sähköä poistavan suorituskyvyn. Alusta on saatavana antistaattisina, puolijohtavina ja johtavina laatuina, jotka voidaan valita joustavasti eri elektronisten komponenttien herkkyyden mukaan. Muotteja voidaan kehittää liittimen 3D-piirustusten tai fyysisten näytteiden perusteella, joiden uratarkkuus on ≤±0,1 mm tarkkaa paikantamista varten. Alustan ympärillä on vahvistusrivat ja sijoitusrakenteet, jotka mahdollistavat yli 10 kerroksen vakaan pinoamisen. Ulkomitat, sijoitusreiät ja kokoamisen estävät kulmat voidaan mukauttaa.

Tuotteen edut

1. Kolme antistaattista laatua saatavilla – Antistaattinen laatu (10⁹~10¹¹Ω) / puolijohtava laatu (10⁶~10⁹Ω) / johtava laatu (10³~10⁶Ω), joustavasti valittu komponenttien herkkyyden mukaan

2. Tarkka asemointi ±0,1 mm – Uran toleranssia voidaan säätää ±0,1 mm:n tarkkuudella, jolloin liittimet pysyvät tukevasti paikoillaan tärisemättä, putoamatta tai kaatumatta

3. Liitinkohtainen räätälöinti – Erilliset paikannuspaikat voidaan mukauttaa nastan otsikoille, korttien välisille liittimille, pyöreille liittimille ja muille liitintyypeille erilaisten tuotteiden muotojen mukaan

4. Pinottava rakenne – Vahvistavat rivat ja sijoittelurakenteet mahdollistavat yli 10 kerroksen vakaan pinoamisen, ja sisäkkäisyys säästää säilytystilaa

5. Yhteensopiva automaattisten tuotantolinjojen kanssa – Ulkomitat, sijoitusreiät ja kokoamisen estävät kulmat voidaan mukauttaa MES-viivakoodin skannauksen ja jäljitettävyyden avulla

6. Useita materiaalivaihtoehtoja – PET (ympäristöystävällinen, erittäin läpinäkyvä ja soveltuu vientivaatimuksiin), PS (taloudellinen), PP (lämpötilan ja kemikaalien kestävä) ja muut materiaalit

7. Joustava pintakäsittely – Läpinäkyvä (silmämääräistä tarkastusta varten) / musta (johtavaa suorituskykyä tai valohäiriöiden vähentämistä varten) / flokkittu (liukastumisenesto ja naarmuuntumissuoja)

Sovellusskenaariot

1: Elektronisten liittimien valmistus: Tuotantoliikevaihto ja valmiiden tuotteiden pakkaukset nastan otsikoille, nastaliitännöille, piirilevyliittimille, johto-levyliittimille ja pyöreille liittimille

2: SMT-tuotantopajat: Komponenttien syöttöalustat ja liittimien sijoitus ennen SMT-kokoonpanoa

3: Puolijohteiden pakkaus ja testaus: Liitinkomponenttien antistaattinen käsittely ja kuljetus sirutason pakkaamisen ja testauksen aikana

4: Automotive Electronics: Antstaattinen pakkaus ja logistiikan liikevaihto autojen liittimille ja johdinsarjoille

5: Consumer Electronics Assembly: Komponenttien syöttö ja valmiiden tuotteiden pakkaukset sisäisille liittimille, joita käytetään matkapuhelimissa, tietokoneissa ja muissa elektronisissa laitteissa

6: Lääketieteellinen elektroniikka: Antistaattinen pakkaus ja tarkkuusliittimien kuljetus lääketieteellisten laitteiden sisällä

Tyypilliset toimialat: liittimien valmistus, SMT-kokoonpano, puolijohteiden pakkaus ja testaus, autoelektroniikka, kulutuselektroniikan kokoonpano, lääkinnälliset laitteet

FAQ

Q1: Mitä eroa on antistaattisen elektronisen liitinlevyn ja tavallisen lämpömuovatun alustan välillä?

V: Tavalliset lämpömuovatut alustat ovat eristeitä ja voivat helposti kerätä staattisia varauksia hävittämättä niitä. Kosketus herkkien elektronisten komponenttien kanssa voi siksi aiheuttaa sähköstaattisen purkauksen (ESD) aiheuttamia vahinkoja. Antistaattisissa tarjottimissa käytetään johtavia täyteaineita, jotka on lisätty materiaaliin, tai antistaattisia pinnoitteita, jotka on levitetty pinnalle, jotta pintavastus säilyy 10⁶~10⁹Ω:n sisällä, mikä mahdollistaa staattisten varausten haihtumisen nopeasti ja vähentää staattisen sähkön kertymisen aiheuttamaa riskiä. Tämä on kriittinen suojatoimenpide elektroniikkaliittimien pakkauksille.

Kysymys 2: Miten liittimet on kiinnitetty alustan sisällä? Liikkuvatko ne kuljetuksen aikana?

V: Shunxinin antistaattiset alustat on muotoiltu liittimien muodon mukaan, ja uratoleranssit ovat ±0,1 mm. Neulan otsikkotuotteissa käytetään pitkänomaisia ​​uria tapin pohjan molemmissa päissä; board-to-board-liittimet käyttävät litteitä uria, jotka sopivat tuotteen ääriviivoihin; pyöreät liittimet käyttävät renkaan muotoisia asemointirakenteita kotelon pitämiseen. Kun liittimet on asetettu lokeroon, ne pysyvät tukevasti paikallaan tärisemättä, putoamatta tai kaatumatta.

Q3: Onko antistaattinen suorituskyky pysyvä vai heikkeneekö se ajan myötä?

V: Shunxinin antistaattisissa tarjottimissa käytetään johtavia täyteaineita, jotka on lisätty arkkimateriaaliin tai pysyviä antistaattisia pinnoitteita, jotta saadaan aikaan pitkäkestoinen antistaattinen suorituskyky, joka ei normaalisti heikkene ajan myötä tai toistuvan käytön seurauksena. Pitkäaikainen altistuminen korkeille lämpötiloille tai korkealle kosteudelle tai toistuva kitka voi kuitenkin aiheuttaa pieniä muutoksia pinnan suorituskyvyssä. Suosittelemme säännöllisiä paikannustarkastuksia.

Q4: Voidaanko alustat mukauttaa automatisoituihin tuotantolinjoihin?

V: Kyllä. The outer dimensions, positioning holes, and anti-misassembly corners of Shunxin anti-static trays can be customized according to the customer's automated equipment. The trays provide high dimensional accuracy and stable rigidity and can be adapted to automated operations such as SMT placement machines and robotic handling.
