Ammattimaisena kiinalaisena valmistajana Shunxin haluaa tarjota sinulle antistaattisen optisen kuitutermoplastisen pakkauksen, joka on PET- tai PS-levyistä valmistettu lämpömuovattu alusta valokuitukomponenttien käsittelyyn, varastointiin ja kuljetukseen. Saatavilla olevat pintavastusvaihtoehdot ovat antistaattinen laatu (10⁹~10¹¹Ω), puolijohtava laatu (10⁶~10⁹Ω) ja johtava laatu (10³~10⁶Ω). Toisin kuin tavalliset elektroniikkakomponenttien lokerot, tässä optisessa kuitupakkauksessa on erilliset kaapelin käämitysurat ja korotetut liittimen sijoituspaikat suojaamaan kuitujen taipumista ja liittimien päätypintoja. FC-, SC-, LC-, ST- ja MPO/MTP-liitinkokoonpanot voidaan mukauttaa.
Liittimen päätypinta on kriittinen optinen liitäntä, ja naarmut, pöly tai kontaminaatio voivat vaikuttaa yhteyden laatuun ja optiseen siirtoon. Shunxin Anti-Static Optical Fiber Thermoplastic Packaging käyttää kohotettuja sijoitteluaukkoja pitämään liittimen päätypinnat poissa suorasta kosketuksesta alustan pintaan, mikä auttaa vähentämään kitkaa, saastumista ja käsittelyvaurioita. Antistaattinen materiaali auttaa myös vähentämään pölyn sähköstaattista vetovoimaa, mikä tekee alustasta sopivan optisille moduuleille, kuituoptisille patch-johdoille ja muille optisille viestintäkomponenteille.

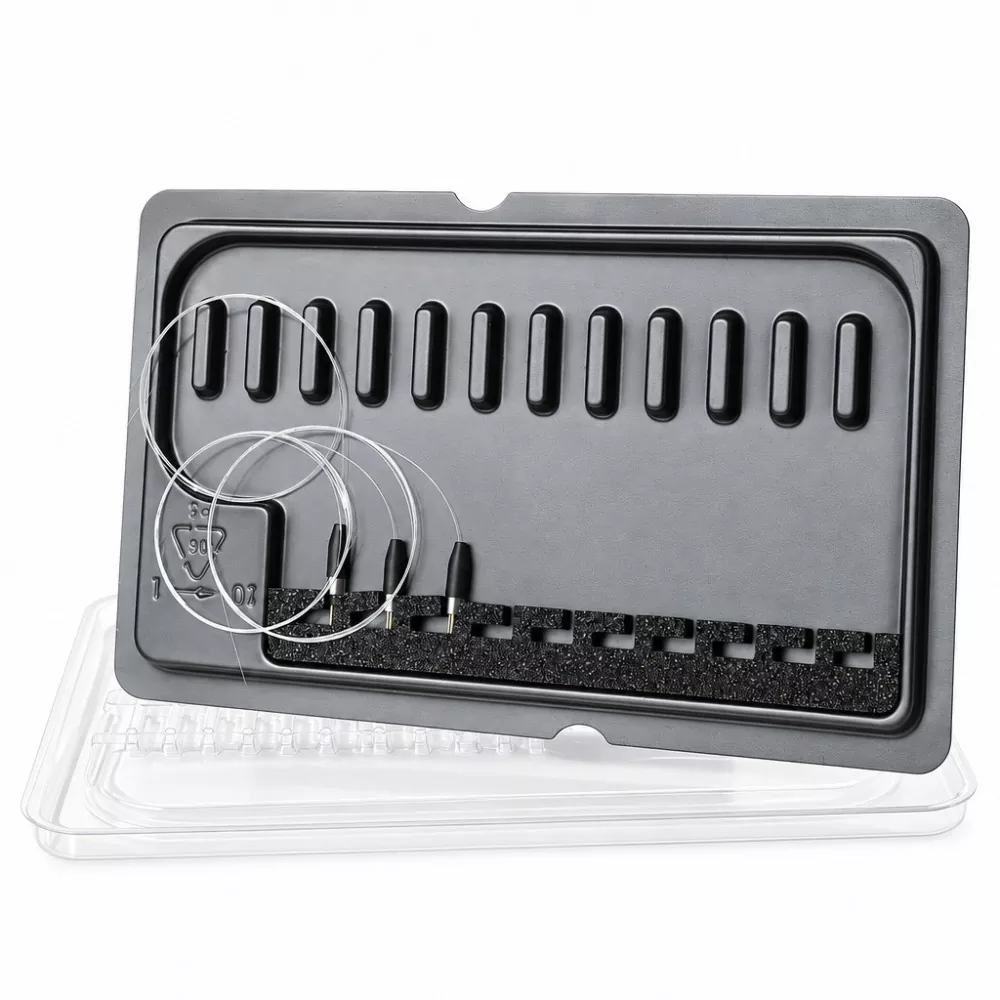

Valokuitukaapelit yhdistävät liittimet suhteellisen pitkiin kuitukaapeleihin, joten hallitsematon taivutus pakkaamisen tai kuljetuksen aikana voi aiheuttaa liiallista mekaanista rasitusta. Lokerossa on kaarevia kiertyviä uria, jotka järjestävät ylimääräisen kuidun ja ylläpitävät hallitun taivutusreitin. Uran säde voidaan suunnitella kaapelin spesifikaatioiden ja vaaditun vähimmäistaivutussäteen mukaan, mikä auttaa suojaamaan kuitua käsittelyn ja kuljetuksen aikana.
Erilaiset kuituoptiset liittimet vaativat erilaiset sijoitusmitat ja kiinnitysrakenteet. Shunxin voi mukauttaa omat paikat FC-, SC-, LC-, ST- ja MPO/MTP-liittimille, asetteluilla yksiytimistä, kaksiytimistä ja moniytimistä tuotteita varten. Liittimen sijoittelua voidaan kehittää tuotepiirustusten tai fyysisten näytteiden mukaan sopivuuden ja vakauden parantamiseksi pakkaamisen aikana.
Lokero voidaan toimittaa eri pintaresistanssitasoilla pakattujen komponenttien sähköstaattisten suojavaatimusten mukaan. Saatavilla olevat vaihtoehdot vaihtelevat 10³Ω - 10¹¹Ω, joten pakkausrakenne ja materiaalispesifikaatiot voidaan valita erilaisille optisille viestintätuotteille ja käsittelyympäristöille.
Shunxin käyttää tyhjiölämpömuovausta tuottaakseen optisia kuitupakkauksia, joissa on räätälöidyt alustan mitat, kaapelikanavat, liitinpaikat ja tuotteen sijoitusalueet. Rakennetta voidaan kehittää pakattujen komponenttien muodon ja määrän mukaan organisoinnin parantamiseksi ja käsittelyn ja kuljetuksen helpottamiseksi.
1. Kuituoptiset liitosjohdot:Järjestää ja suojaa patch-johdot varastoinnin, käsittelyn ja kuljetuksen aikana.
2. Optiset kuituliittimet:Tarjoaa erillisen paikantamisen FC-, SC-, LC-, ST- ja MPO/MTP-liittimille.
3. Optiset moduulit:Soveltuu optisten moduulien pakkaamiseen, jotka vaativat hallittua sijoittelua ja sähköstaattista suojausta.
4. Kuituoptiset lähetin-vastaanottimet:Suojaa lähetin-vastaanottimen komponentteja suoralta kosketukselta ja auttaa pitämään pakkauksen järjestyksessä.
5. Palvelinkeskuksen kuitukomponentit:Käytetään kuituoptisten komponenttien ja varaosien varastointiin ja kuljetukseen.
6. Optiset viestintälaitteet:Räätälöidyt lokerot kuituihin liittyville komponenteille, joita käytetään tietoliikenne- ja verkkolaitteiden kokoonpanossa.
7. Optoelektroniset komponentit:Soveltuu herkkien optisten ja optoelektronisten osien strukturoituun pakkaamiseen.
1. Varastointiympäristö:Säilytä alustat viileässä, kuivassa ja puhtaassa varastossa, suojassa pitkäaikaiselta suoralta auringonvalolta ja liiallisesta kuumuudesta. Vältä olosuhteita, jotka voivat vaikuttaa materiaaliin tai antistaattisiin ominaisuuksiin.
2. Pinoaminen:Pinoa tyhjät lokerot tasaisesti ja vältä liiallista korkeutta tai epätasaista täyttöä. Käytä ladattujen lokeroiden kohdalla suunniteltuja sijoitusrakenteita oikean kohdistuksen säilyttämiseksi varastoinnin ja kuljetuksen aikana.
3. Antistaattinen huolto:Jos pintavastus on kriittinen, testaa säännöllisesti edustavia näytteitä sopivalla vastusmittarilla ja vertaa lukemia määritettyyn materiaaliluokkaan.
4. Päätykasvojen suojaus:Aseta ja poista kuituoptiset liittimet varovasti. Vältä suoraa kosketusta liittimen päätypintojen ja kovien pintojen tai saastuneiden alueiden välillä.
5. Kontaminaation valvonta:Pidä alustat puhtaina ja suojattuna pölyltä, öljyltä ja muilta epäpuhtauksilta. Säilytyksen aikana voidaan tarvittaessa käyttää antistaattisia pusseja tai muita sopivia toissijaisia pakkauksia.
6. Käyttöä edeltävä tarkastus:Tarkista alustan pinta, liittimien sijaintialueet ja kaapelin urat ennen käyttöä. Valvotuissa pakkaussovelluksissa varmista, että materiaali täyttää määritellyn pintakestävyysalueen.
V: Optisen kuitupakkauksen tulee hallita sekä liitintä että liitettyä kuitukaapelia. Shunxinin lokerossa käytetään omistettuja liittimien sijoitteluaukkoja pitämään päätypinnat poissa suorasta kosketuksesta ja kaarevia kelausuria järjestämään kaapelia samalla kun ohjataan sen taivutuspolkua. Nämä ominaisuudet on suunniteltu erityisesti kuituoptisille patch-johdoille ja niihin liittyville optisille komponenteille.
V: Sopiva resistanssialue riippuu pakatun tuotteen sähköstaattisista suojavaatimuksista ja käsittelyympäristöstä. Shunxin voi tarjota antistaattisia, puolijohtavia tai johtavia materiaaleja 10³Ω - 10¹¹Ω määritellyn vaatimuksen mukaan.
V: Erityiset korotetut paikoitusraot pitävät liittimen päätypinnat erillään päälokeron pinnasta, mikä vähentää suoran kitkan ja kosketuskontaminaation riskiä käsittelyn aikana. Myös liittimien oikea sijoittaminen ja poistaminen on suositeltavaa.
V: Kyllä. Shunxin voi suunnitella omat paikannuspaikat ja asettelut FC-, SC-, LC-, ST- ja MPO/MTP-liittimille. Yksiytiminen, kaksiytiminen ja moniytiminen kokoonpanot voidaan myös räätälöidä tuoterakenteen mukaan. Liitinnäytteitä, piirustuksia tai mittatietoja voidaan toimittaa kehitystä varten.
V: Kyllä. Kelausura voidaan räätälöidä kuidun pituuden, kaapelin halkaisijan, alustan mittojen ja vaaditun vähimmäistaivutussäteen mukaan, mikä auttaa järjestämään ylimääräisen kaapelin ilman turhaa taivutusta.
V: PET- ja PS-arkkeja on saatavana erilaisiin pakkausvaatimuksiin. Materiaalispesifikaatio voidaan valita yhdessä tarvittavan pintakestävyyden, läpinäkyvyyden, jäykkyyden ja rakennesuunnittelun kanssa.
